Rubis Terminal Rotterdam B.V.

Rotterdam

Rubis Terminal B.V. in Rotterdam is een ultramoderne terminal voor de opslag van minerale olieproducten en chemicaliën in het hart van de Botlek.

Voor Rubis Terminal B.V. omvat dit project de realisatie van 15 nieuwe opslagtanks, met bijbehorende piping en infrastructuur.

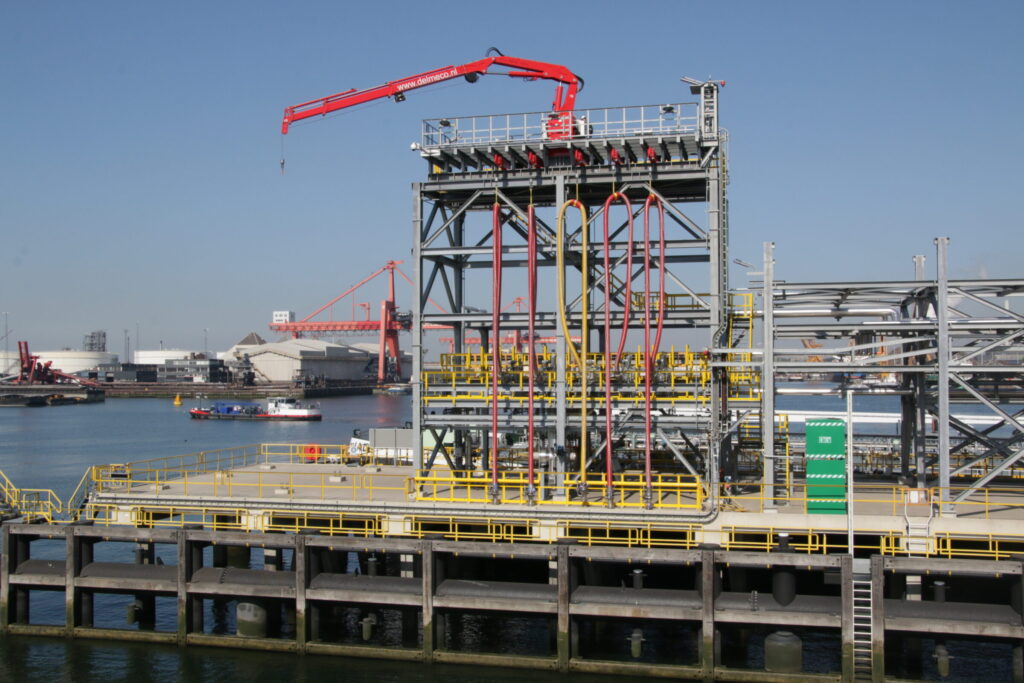

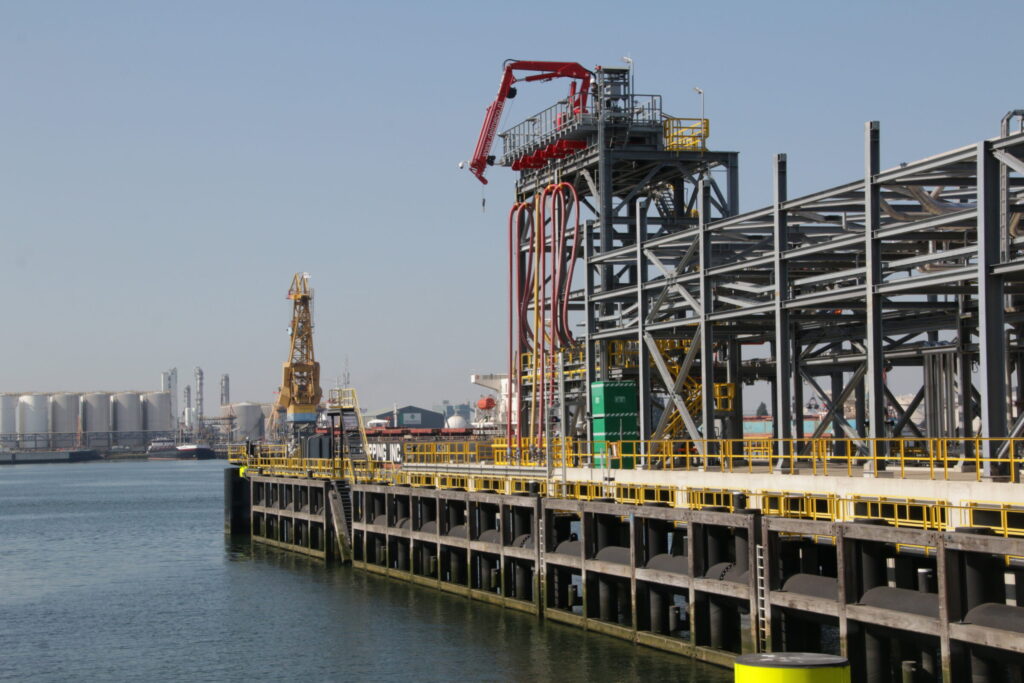

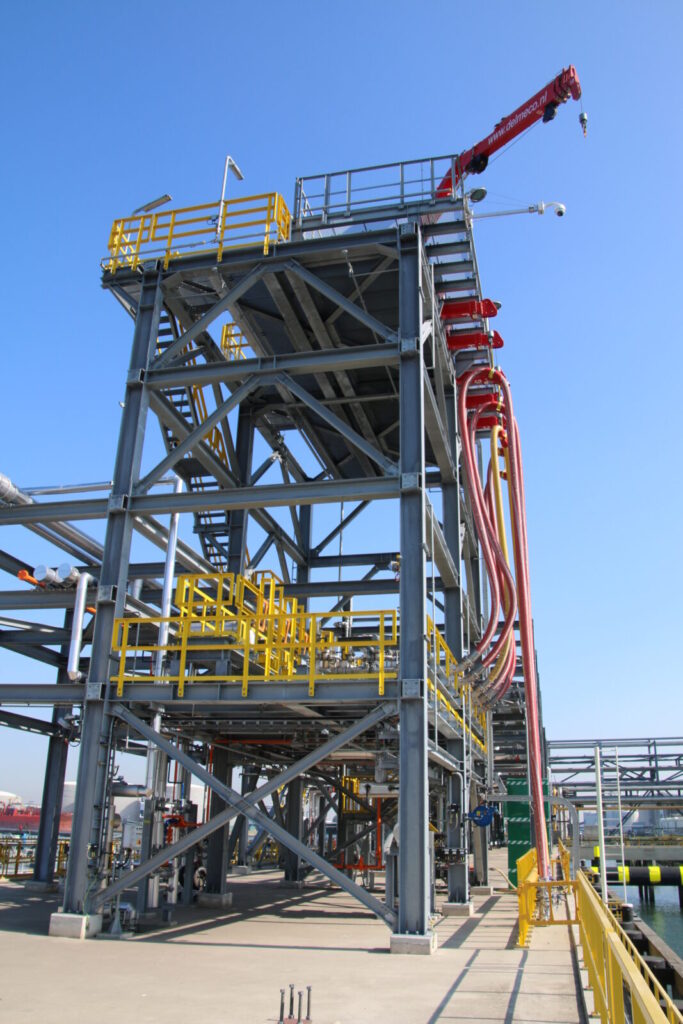

Rubis Terminal heeft Delmeco Projecten de opdracht gegeven voor het ontwerpen en bouwen van een nieuwe slangentoren met 5 productaansluitingen met de mogelijkheid tot uitbreiding naar 14 productaansluitingen.

De slangentoren heeft als doel om slangen van en naar een schip te manoeuvreren voor het laden en lossen van lading. Deze lading kan bestaan uit diverse soorten olieproducten en/of chemicaliën.

De opdracht bestond voor de vakdisciplines werktuigbouwkunde, elektrotechniek en automatisering uit:

  • Het klant specifiek ontwerpen, engineeren en tekenen van de slangentoren (inclusief 5 slangen);
  • Het bouwen van de installatie prefab bij Delmeco. De installatie bestaat in hoofdzaak uit:
    • Een skidframe t.b.v. de slangentoren;

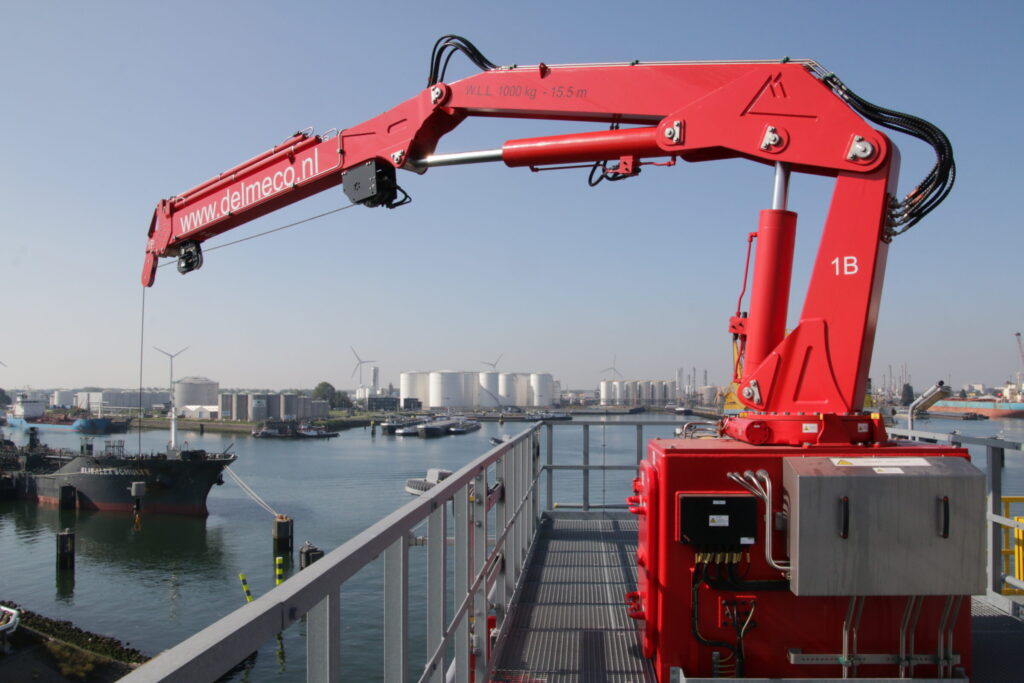

    • Een hydraulische nautische telescoopkraan met een bereik van 15,5 meter, inclusief ATEX gecertificeerde hydraulische lier en hydrauliek unit;
    • 5 stuks hydraulische sliding beams met een bereik van 3 meter;

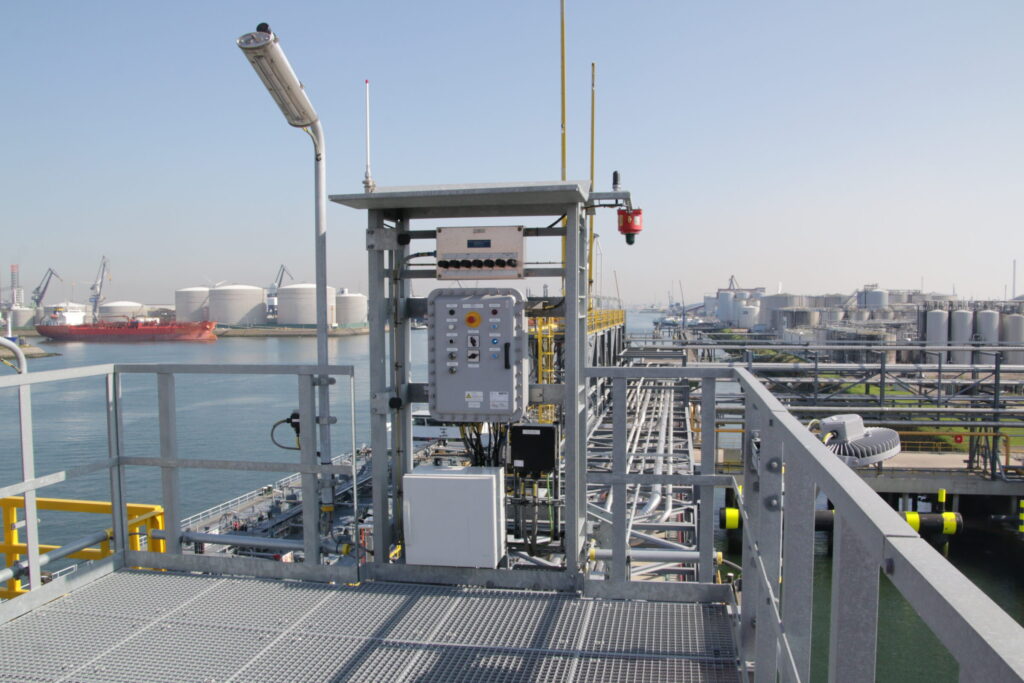

    • Besturingskast;

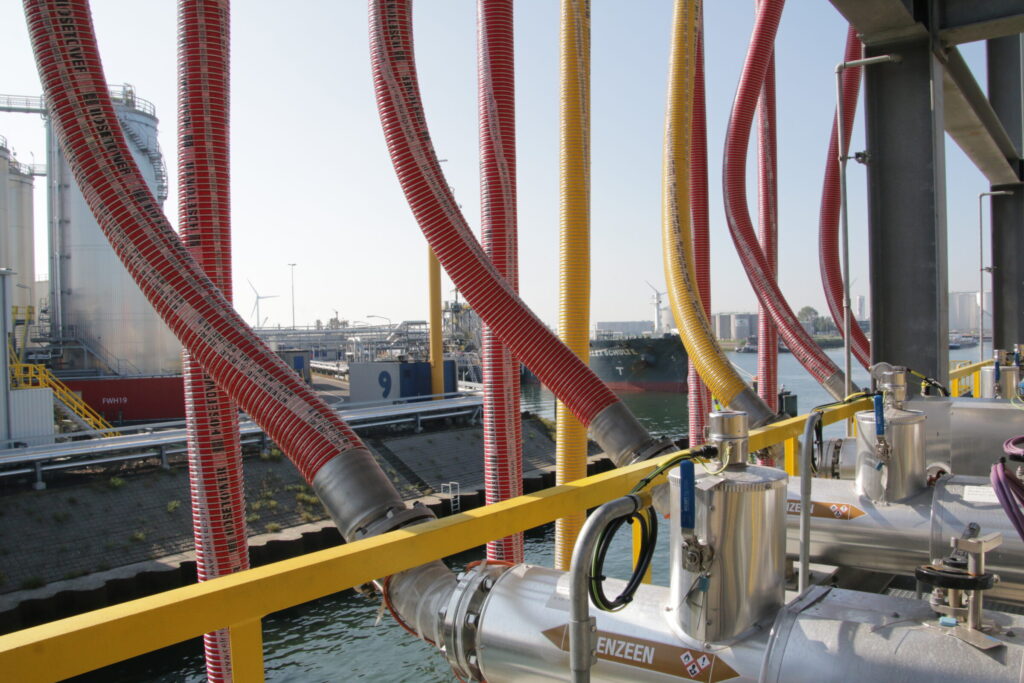

    • 5 slangen 6” (incl. hose-bun/hose-sling) voor het verladen van olieproducten en/of chemicaliën;
    • Radiografisch gestuurde afstandsbediening voor de bediening van de slangentoren. Alle relevante componenten zijn EExd (drukvast) of EExi (intrinsiek veilig) uitgevoerd.
  • Het uitvoeren van een FAT (Factory Acceptance Test) bij Delmeco;
  • Het transporteren van de complete installatie naar Rubis Terminal BV, te Rotterdam;
  • Het monteren, aansluiten en inbedrijfstellen van de complete installatie op de jetty;
  • Het uitvoeren van een SAT (Site Acceptance Test) op locatie;
  • Het verzorgen van de trainingen voor de operators en technici van Rubis Terminal BV.
