BAM Leidingen & Industrie

Sierra Leone

Als onderdeel van Koninklijke BAM Groep nv is BAM Leidingen & Industrie BV een technisch multidisciplinaire dienstverlener. Zij houden zich bezig met engineering, procurement, constructie, projectmanagement, beheer en onderhoud van bovengrondse en ondergrondse industriële installaties.

BAM International / BAM Leidingen & Industrie heeft van Oryx Energies de opdracht gekregen voor de engineering en bouw van de petroleum-steiger aan de Kissy Oil Terminal van Freetown in Sierra Leone.

BAM Leidingen & Industrie heeft Delmeco Projecten gevraagd voor het ontwerpen en bouwen van een nieuwe slangentoren, die op de nieuwe steiger is geplaatst. De slangentoren heeft als doel om slangen van en naar een schip te manoeuvreren voor het laden en lossen van lading. Deze lading kan bestaan uit diverse soorten oliën en LPG.

De opdracht bestond voor de vakdisciplines werktuigbouwkunde, elektrotechniek en automatisering uit:

  • Het ontwerpen, engineeren en tekenen van de slangentoren inclusief subframe en mainframe, het brandbestrijdingssysteem, de leidingen en het elektrische gedeelte.
  • Het bouwen van de installatie pre-fab bij Delmeco. De installatie bestaat in hoofdzaak uit:

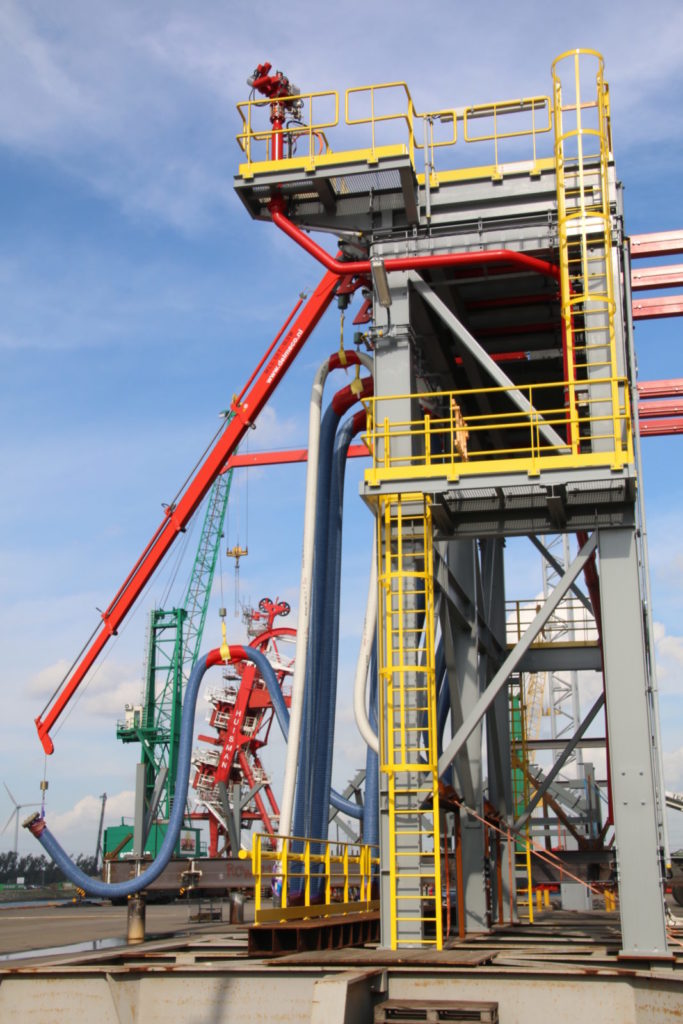

    • Een main frame en een sub frame, inclusief 2 kooiladders;

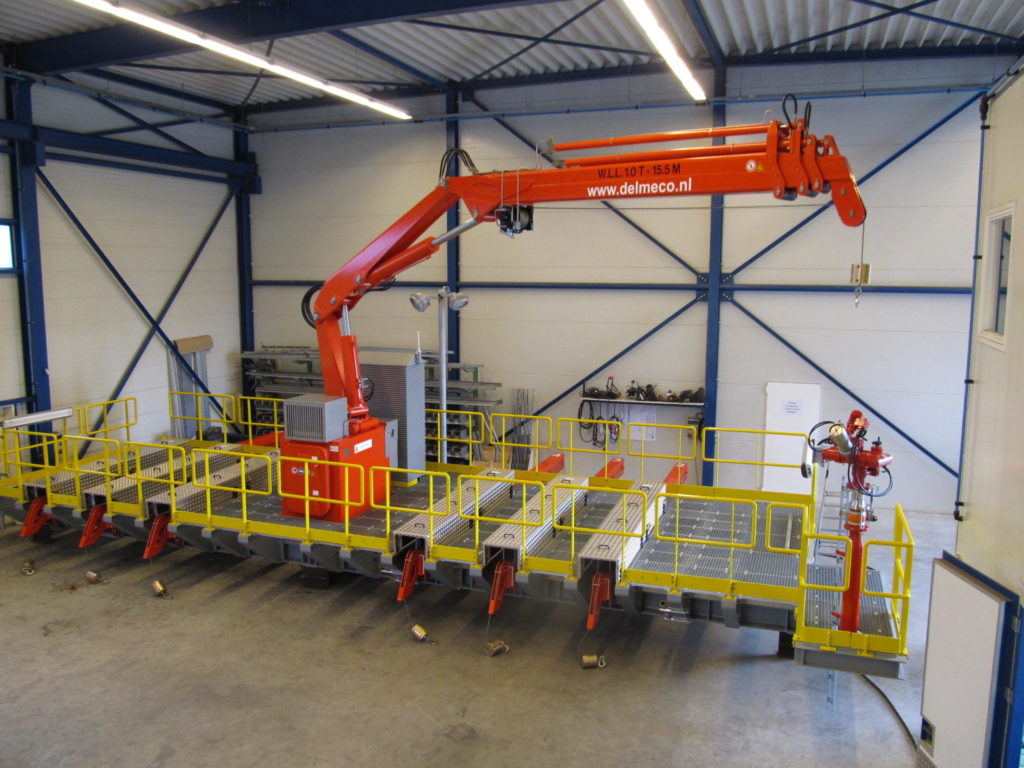

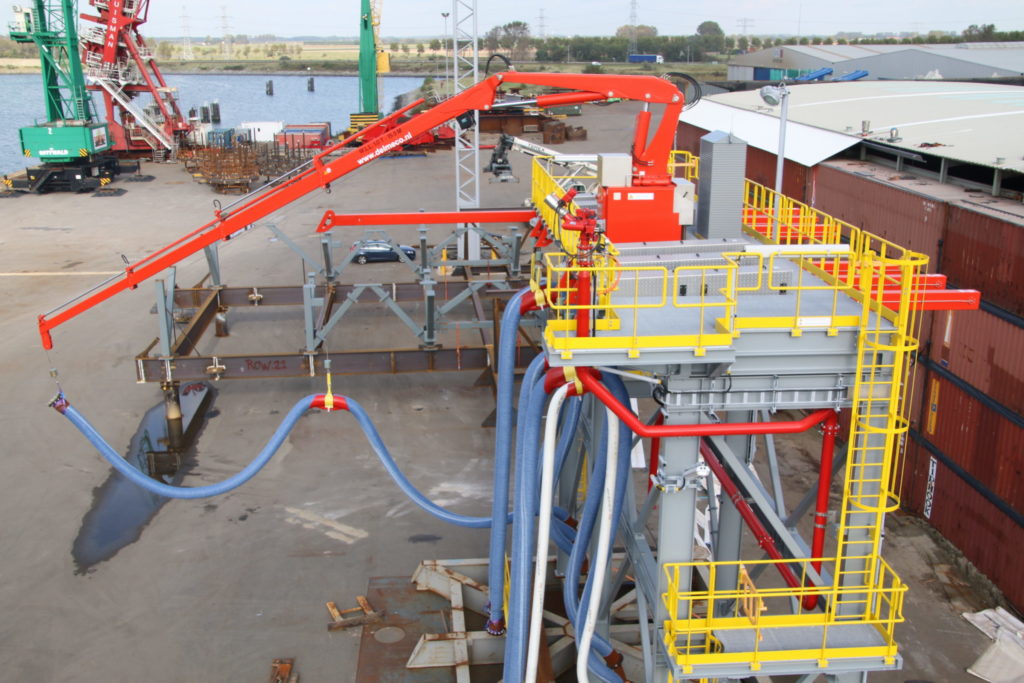

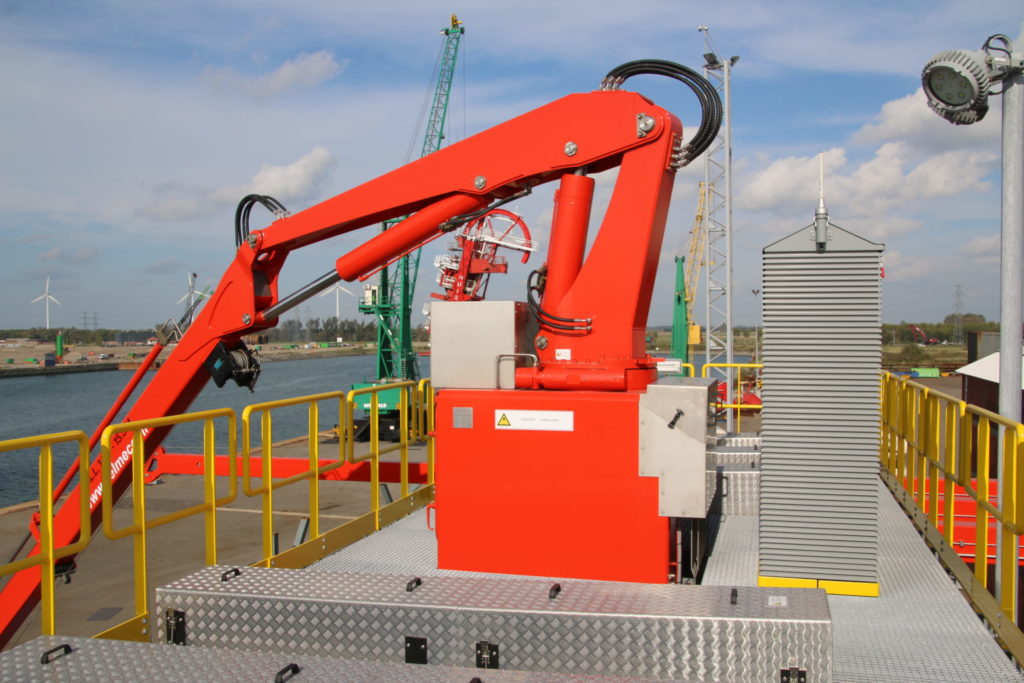

    • Een hydraulische nautische telescoopkraan met een bereik van 15,5 meter inclusief ATEX gecertificeerde hydraulische lier en hydrauliek unit;

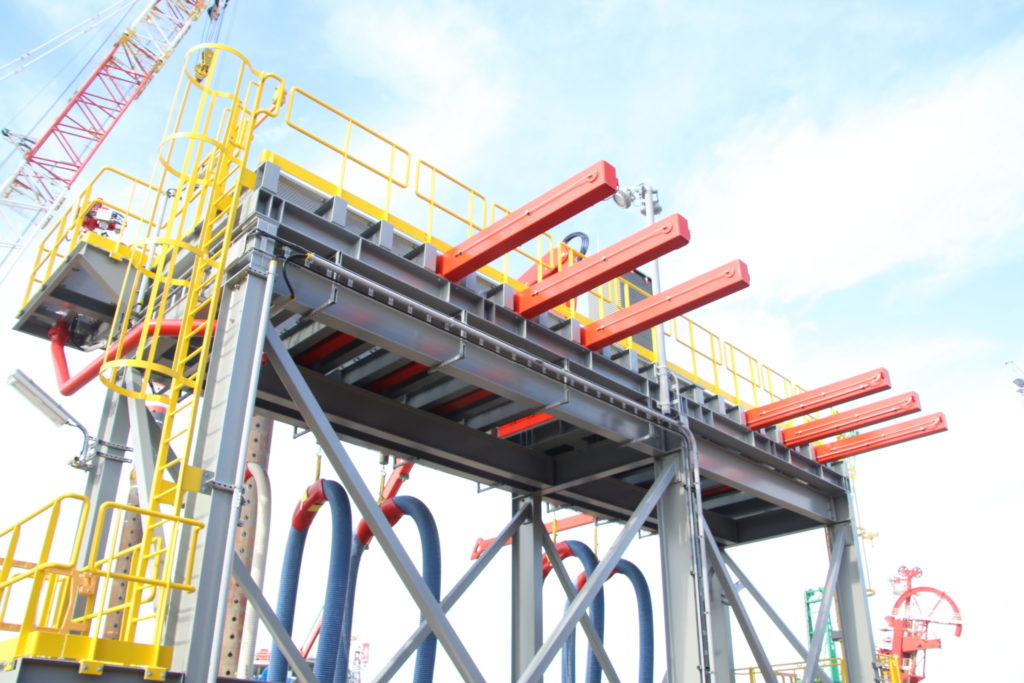

    • 6 stuks hydraulische sliding beams met een bereik van 5 meter;

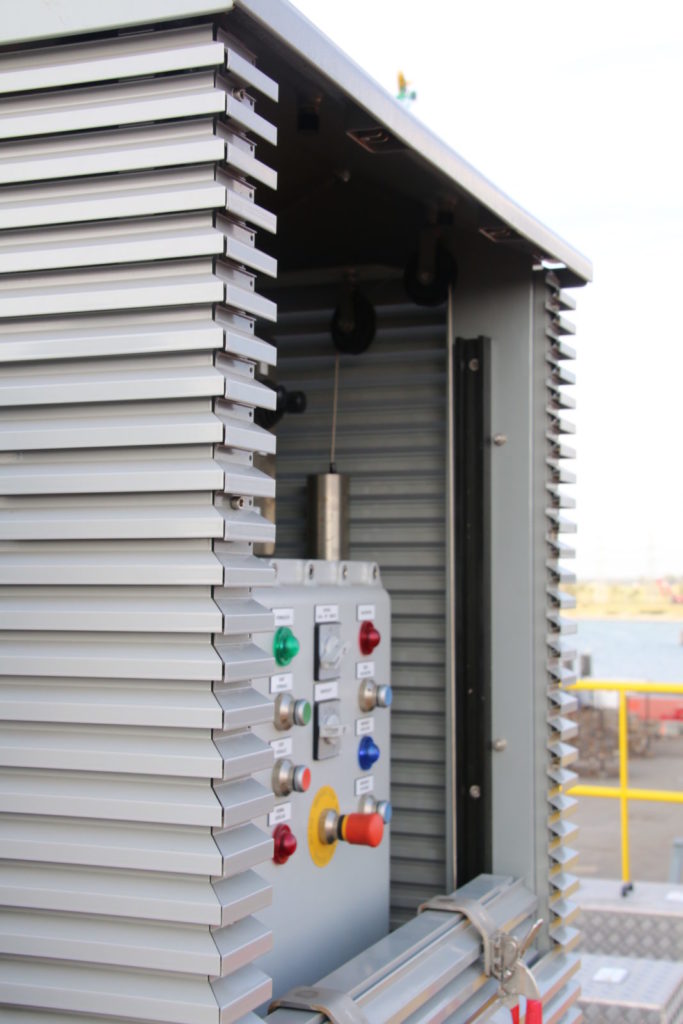

    • 2 besturingskasten;
    • 1 slang 6” b.v. LPG, inclusief een “break-away” koppeling en een “dry-break” koppeling;

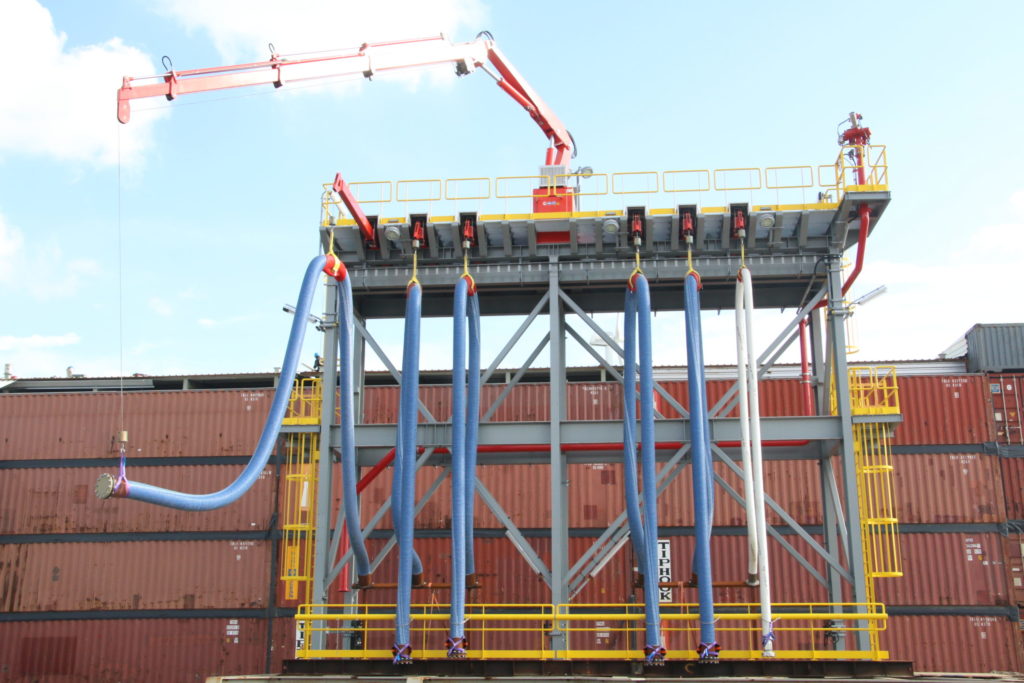

    • 5 slangen 10” voor aardolie producten, met hose-bun/hose-ling;

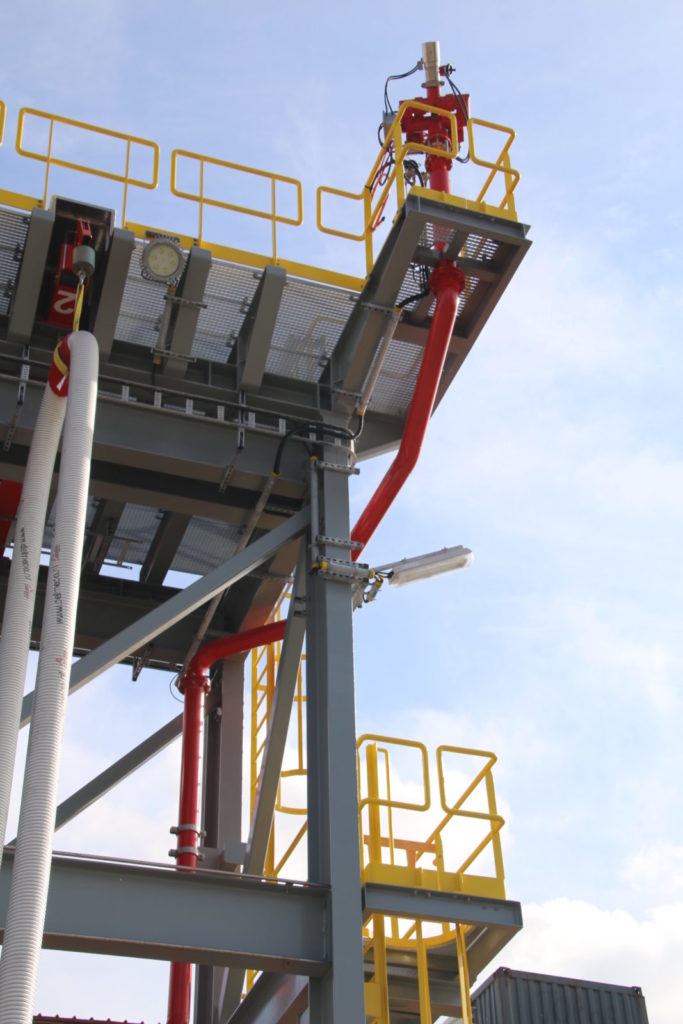

    • 1 bordes t.b.v. de fire-fighting installatie, inclusief schuim/water fire-monitor;
    • Een radiografisch gestuurde afstandsbediening voor de kraan en sliding-beams. Alle relevante componenten zijn EExd (drukvast) of EExi (intrinsiek veilig) uitgevoerd.
  • Het uitvoeren van een FAT (Factory Acceptance Test) bij Delmeco;
  • Gereed maken voor transport richting Sierra Leone;

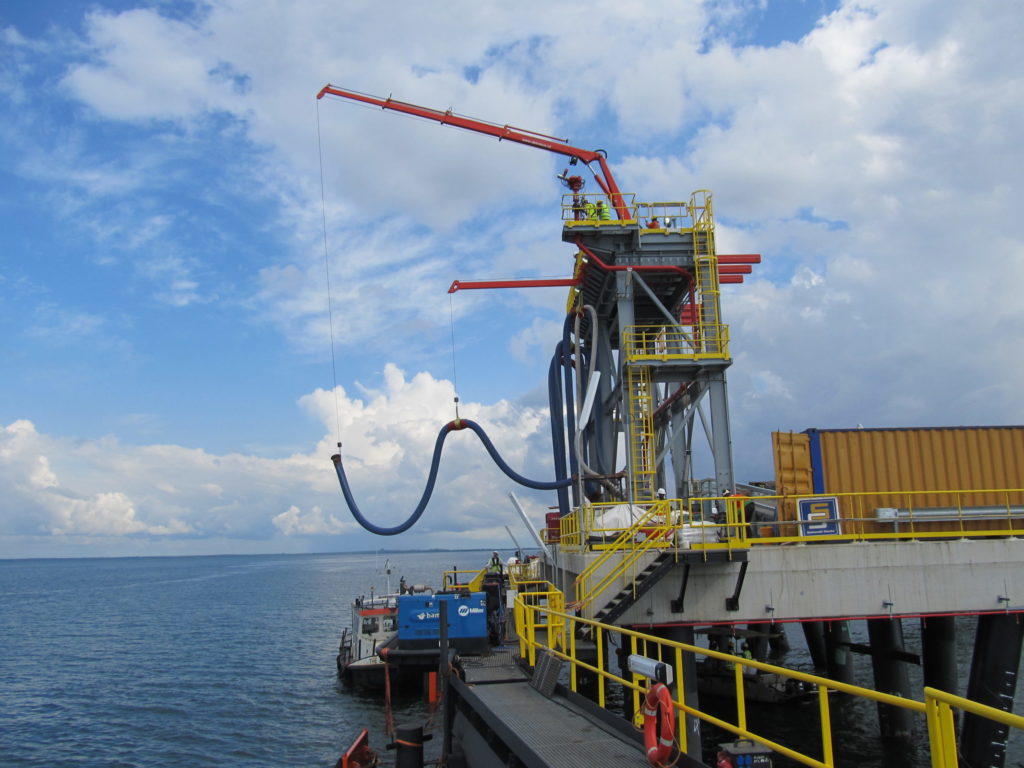

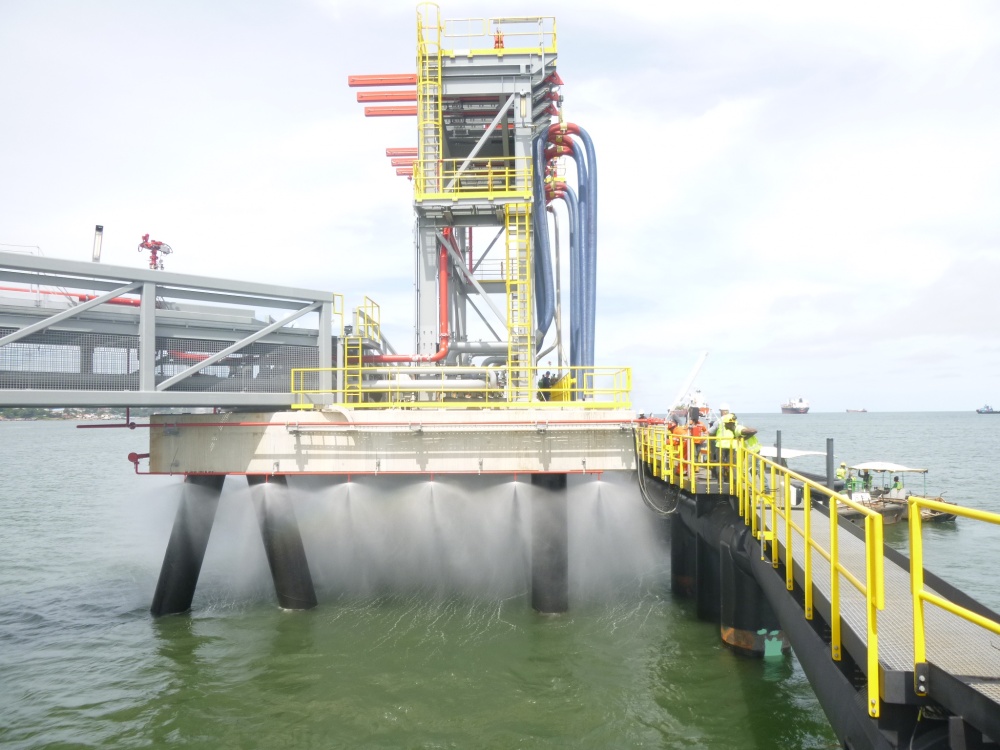

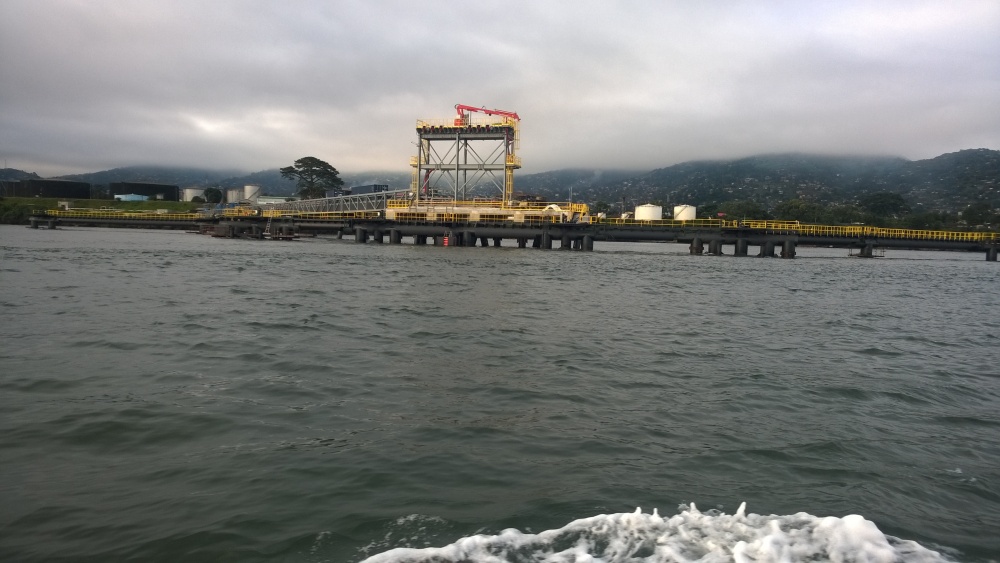

In Sierra Leone is de slangentoren geplaatst op de nieuw gebouwde Jetty welke op 200 meter uit de kust staat. Samen met de opdrachtgever is een SAT (Site Acceptance Test) uitgevoerd. Aanvullend heeft Delmeco de training en de instructie voor het bedienend personeel verzorgd.

De verantwoordelijkheid van Delmeco binnen dit project is het Turn-Key werkend opleveren van de slangentoren voor alle vakdisciplines van ontwerp tot realisatie.
